Монтаж ричтрака OXLIFT RT20H-105 с литий-ионной АКБ

На складе оптовой продажи инструментов ошибка при запуске новой техники может обернуться задержкой отгрузок, повреждением товара и незапланированным ремонтом. Поэтому готовность ричтрака к работе определяют по результатам проверки всех систем: от креплений мачты до взаимодействия аккумулятора с зарядным устройством.

Электрический Ричтрак RT20H-105 OXLIFT 2000 кг 10500 мм с литий-ионной АКБ приобретают для конкретной задачи: обслуживать высотные стеллажи и перемещать паллеты в ограниченном пространстве. Однако между доставкой машины и первой рабочей сменой есть важный инженерный этап. Нужно проверить комплектность, выполнить необходимую сборку, проверить регулировки и убедиться, что техника подходит к реальным условиям склада.

Рассмотрим этот процесс на примере оптового склада инструментов. Здесь рядом хранятся объемные кейсы с электроинструментом, тяжелые коробки с крепежом и смешанные паллеты с расходными материалами. Одинаковые по размерам грузы могут заметно различаться по массе и положению центра тяжести. Монтаж и пусконаладка должны учитывать именно такую работу, а не ограничиваться демонстрацией подъема пустых вил.

Исходные данные для подготовки монтажа

• Номинальная грузоподъемность модели - 2000 кг.
• Максимальная высота подъема вил - 10500 мм.
• Положение центра тяжести груза - 500 мм.
• Высота сложенной мачты - 4320 мм.
• Высота полностью поднятой мачты с защитной решеткой груза - 11430 мм.
• В этой статье рассматривается комплектация с литий-ионной АКБ. Ее характеристики уточняются по спецификации поставки и паспорту батареи.



1 Подготовка склада

Подготовка начинается с обследования пути от машины перевозчика до монтажной площадки. Проверяют ворота, повороты, пороги, рампы, высоту проемов и возможность перемещения оборудования в транспортном состоянии. Мачта монтируется на месте, инженеры заранее определяют место ее установки на площадке и пространство для работы подъемного оборудования. Эти вопросы решают до приезда транспорта: загруженный автомобиль у ворот не должен становиться причиной остановки приемки товара.

Для высотной машины недостаточно знать только высоту потолка. Отдельно проверяют положение балок, светильников, трубопроводов и элементов пожарной системы. Высота подъема вил и верхний габарит поднятой мачты - разные величины. На складе с верхними ярусами это принципиально: свободное пространство требуется и для механизма, и для груза с учетом его высоты и необходимых зазоров.

Монтажная площадка должна быть ровной, чистой и рассчитанной на соответствующие нагрузки. Учитывают массу ричтрака в поставленной комплектации, сосредоточенные нагрузки от колес и работу разгрузочного оборудования. Швы, выбоины и уклоны оценивают также на будущих маршрутах. Зону работ отделяют от движения людей и складской техники, а время разгрузки согласуют с руководителем склада.

2 Приемка и разгрузка

До начала сборки поставку сверяют с упаковочным листом и спецификацией: машина, мачта, каретка, вилы, аккумулятор, зарядное устройство, крепеж и документация. Проверяют соответствие моделей и серийных номеров. Камера, боковое смещение вил и другие дополнительные устройства проверяются по фактическому заказу. Упоминание опции в каталоге само по себе не означает, что она установлена на конкретном ричтраке.

Следующий этап - осмотр после перевозки. Внимание уделяют направляющим мачты, штокам цилиндров, шлангам, разъемам, защитным кожухам и вилам. Возможная вмятина рядом с подвижным механизмом или след масла требуют выяснения причины. Обнаруженные повреждения фиксируют до дальнейших работ: это позволяет отделить транспортный дефект от неисправности, которая могла бы проявиться при сборке или запуске.

Разгрузку планируют по фактической массе транспортируемого узла и предусмотренной изготовителем схеме. Цифра 2000 кг в названии обозначает грузоподъемность, а не собственную массу ричтрака. Грузозахватные приспособления подбирают под выполняемую операцию; защитную крышу не используют как произвольную точку подъема. Если требуется перемещение обесточенной машины, порядок определяют по документации, без волочения заблокированных колес.

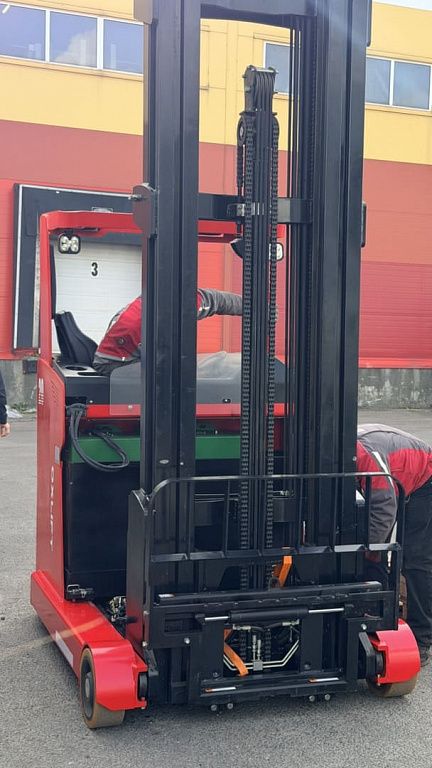

3 Крепления и геометрия мачты

Объем монтажных работ зависит от состояния поставки. При раздельной доставке мачту устанавливают с применением предусмотренных опор, подъемных средств и технологической последовательности. Если узел уже собран, проверяют его состояние и крепления после транспортировки.

Ответственные крепления затягивают установленным моментом с предусмотренными элементами фиксации. Здесь недостаточно опыта работы "по усилию руки". Значения берут из сервисной документации, а результат контролируют подходящим инструментом. Необходимость и сроки последующего контроля соединений также определяются изготовителем. Покупателю важно получить понятный перечень выполненных операций и предстоящих проверок.

После закрепления проверяют взаимное положение секций, работу направляющих и роликов, отсутствие заеданий и ненормального люфта. На большой высоте точность установки паллеты зависит в том числе от состояния этого узла. Если движение сопровождается ударами, перекосом или посторонним шумом, причину устанавливают до нагрузочных испытаний. Попытка объяснить такое поведение тем, что новая машина "еще приработается", откладывает решение проблемы.

4 Проверка цепей каретки и вил

Грузовые цепи проверяют совместно с кареткой: важны состояние звеньев, крепления, равномерность натяжения и положение грузоподъемного узла. Неравномерная работа цепей может сопровождаться перекосом и повышенной нагрузкой на отдельные детали. Регулировку выполняют по установленной процедуре с последующей фиксацией регулировочных элементов. Избыточное натяжение не является способом сделать механизм надежнее.

У вил проверяют отсутствие повреждений, правильность установки и надежность стопоров. Затем оценивают совместимость с поддонами заказчика. Для склада инструментов это особенно важно: в обороте могут находиться разные типоразмеры тары, поврежденные паллеты и грузы с выступающей упаковкой. Вилы должны обеспечивать правильный подхват, а расположение тяжелых коробок на поддоне учитывается при оценке центра тяжести груза.

Механизм выдвижения проверяют по всему предусмотренному ходу. Шланги и кабели не должны натягиваться, пережиматься или задевать подвижные элементы. При наличии бокового смещения каретки проверяют и его работу. Такая проверка помогает обнаружить ошибку прокладки коммуникаций до того, как многократные рабочие движения приведут к повреждению изоляции или гидролинии.

5 Проверка гидравлической системы

После соединений гидролиний важно проверить целостность штуцеров, рукавов высокого давления, направляющих роликов, и т.д. также проверить после сборки уровень гидравлического масла. Загрязнение, попавшее через открытый штуцер, способно нарушить работу клапанов и ускорить износ. Для добавления, замены масла требуется соблюдать характеристики, установленные производителем.

Первые движения выполняют без груза, последовательно проверяя подъем, опускание, наклон и выдвижение. Если после сборки требуется удаление воздуха, действуют по процедуре изготовителя. Оценивают плавность, шум насоса, работу цилиндров и остановку механизмов. Рывки или нехарактерный звук требуют диагностики: причиной могут быть разные неисправности, и регулировать давление наугад недопустимо.

Герметичность оценивают также при работе системы. Проверяют соединения, рукава и цилиндры безопасным способом, без поиска утечки рукой. Отдельное внимание уделяют штатному ограничению движений и защитным функциям гидравлики. Настройки предохранительных устройств не изменяют ради подъема более тяжелой паллеты. Для покупателя исправная гидравлика означает управляемое движение груза и отсутствие скрытой причины будущего простоя.

6 Монтаж литий-ионной АКБ

Монтаж литий-ионной батареи начинается с проверки согласованной комплектации. Сопоставляют электрические параметры, габариты, массу, способ крепления, разъемы и требования к взаимодействию с машиной.

Масса аккумуляторного блока связана с распределением массы машины и ее устойчивостью. Поэтому установка более легкой, либо более тяжелой батареи требует согласования с поставщиком. При необходимости балласт должен быть частью согласованной конструкции с надлежащим креплением. Самостоятельное добавление металлических грузов в аккумуляторный отсек не подтверждает безопасность машины и ее грузоподъемность.

При установке проверяют опорные поверхности, фиксаторы, доступ к разъемам и защиту кабелей от перетирания. Батарея не должна смещаться при движении и торможении. Электрические соединения выполняют в предусмотренном обесточенном состоянии, проверяя полярность и соответствие разъемов. Для работ с литий-ионной АКБ используют документацию на нее: операции из инструкции к другому типу батареи автоматически не переносятся.

7 Зарядка и система управления батареей

BMS (система управления батареей) контролирует ее состояние и участвует в защите аккумулятора. При вводе в эксплуатацию проверяют доступные данные, индикацию заряда и отсутствие активных неисправностей (опционально).

Зарядное устройство сверяют с требованиями батареи по напряжению, току. Электропитание зарядного места организуют в соответствии с параметрами устройства и условиями объекта, с необходимой защитой и заземлением. Кабели располагают вне маршрутов движения. Проверку зарядки проводят с контролем индикации и завершения предусмотренного этапа, а не только по факту включения устройства в сеть.

Температурные ограничения, допустимые режимы промежуточной зарядки и подготовку батареи к первому использованию берут из ее паспорта. Обещать одинаковое время зарядки или продолжительность смены для любой литий-ионной комплектации технически неверно. Руководителю склада нужны параметры именно его машины и понятный порядок действий при предупреждении BMS, снижении мощности или отказе зарядки.

8 Электрика и защитные блокировки

До подачи питания осматривают силовые соединения, изоляцию, жгуты и крепление датчиков. После включения проверяют самодиагностику и показания дисплея. Код неисправности требует установления причины, даже если часть функций продолжает работать. Простое удаление сообщения не подтверждает исправность. Для дальнейшего обслуживания полезно зафиксировать выявленные ошибки и выполненные действия.

Затем по документации проверяют аварийное отключение, звуковой сигнал, предусмотренное освещение, датчики присутствия оператора и другие блокировки. Важно убедиться, что машина разрешает и запрещает соответствующие действия в предусмотренных условиях. Защитные цепи нельзя обходить ради удобства демонстрации. Если установлены камера или система выбора высоты, проверяют их работу и необходимые настройки для фактической комплектации.

9 Проверка колес рулевого управления и тормозов

У RT20H-105 предусмотрены полиуретановые колеса. При осмотре проверяют повреждения, состояние рабочей поверхности, крепления и отсутствие посторонних предметов. На складе инструментов отдельного внимания заслуживают рассыпавшийся крепеж, металлическая стружка и упаковочная лента. Чистота маршрута влияет на состояние колес и предсказуемость движения; неровности покрытия особенно чувствительны при работе с высотной мачтой.

Рулевое управление и тормоза сначала проверяют без груза на выделенной площадке. Оценивают реакцию на команды, движение вперед и назад, остановку и удержание машины стояночным тормозом по установленной процедуре. Проверку проводят последовательно, без людей в опасной зоне. Одновременно уточняют достаточность пространства для маневра: реальные проходы измеряют с учетом ограждений стеллажей, выступающих паллет и других препятствий.

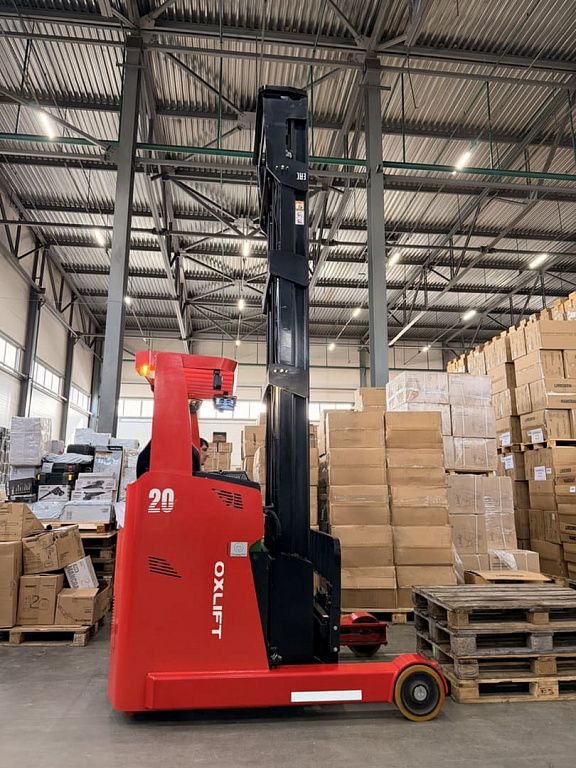

10 Испытания и передача техники

После проверки отдельных узлов переходят к согласованной программе испытаний: от движений без груза к операциям с контрольным грузом известной массы и положения центра тяжести. Проверяют подъем, опускание, выдвижение, наклон, перемещение и торможение в предусмотренных режимах. Контролируют поведение механизмов и повторно осматривают ответственные соединения и гидросистему. Случайная паллета неизвестной массы для такой проверки не подходит.

2000 кг и 10500 мм нельзя автоматически объединять в одно рабочее условие.

Допустимую массу груза на выбранной высоте определяют по диаграмме грузоподъемности конкретной машины с учетом центра тяжести и установленного оборудования. Номинальная грузоподъемность не подтверждает возможность поднять две тонны на максимальную высоту.

На складе инструментов эту разницу объясняют на понятных примерах. Паллеты с крепежом и кейсами могут занимать одинаковый объем, но создавать разную нагрузку. Смещение тяжелых коробок к переднему краю меняет положение центра тяжести. Поэтому до работы на верхних ярусах необходимо сопоставить реальные грузы с диаграммой. Проверка технологического цикла у стеллажа проводится только после подтверждения допустимости такой операции и подготовки безопасной зоны.

Передача техники сопровождается документами: заказчику передают эксплуатационную документацию, условия обслуживания и график необходимых проверок. Состав этих материалов целесообразно согласовать еще при заказе монтажа.

Оператору показывают ежедневный осмотр, чтение диаграммы грузоподъемности, порядок зарядки и действия при неисправности. Объясняют транспортное положение грузоподъемного устройства и ограничения на совмещение операций. Такой инструктаж по конкретной машине дополняет необходимую подготовку оператора. Руководитель склада должен понимать, кто отвечает за осмотр, зарядку, обслуживание и обращение в сервис.

Что получает склад от продуманного монтажа

Профессионализм монтажников виден в деталях: в проверке массы аккумулятора, внимании к прокладке шланга, обоснованной регулировке цепей и готовности объяснить ограничения работы на высоте. Именно эти действия помогают обнаружить проблемы до того, как машина начнет обслуживать поток заказов.

Планируя ввод в эксплуатацию Электрического Ричтрака RT20H-105 OXLIFT 2000 кг 10500 мм с литий-ионной АКБ, обсудите с LIFTRUS условия объекта и состав работ заранее. Подготовьте план проходов, высоты хранения, параметры поддонов, массу наиболее тяжелых грузов и сведения о зарядном месте. Это позволит предметно согласовать разгрузку, монтаж, испытания и передачу техники вашей команде.
